UVプリンタ(BD-8)フラットテーブル用位置決め治具の製作

投稿者 :山口大学教育学部機械研究室 藤本萌香 (R7年度機械研ゼミ生)

教材の説明

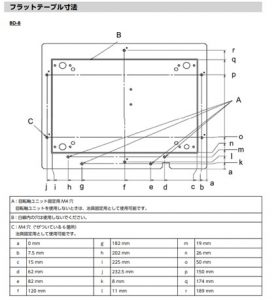

BD-8フラットテーブルの寸法

UVプリンタ(BD-8)フラットテーブル用位置決め治具(平面図)
UVプリンタで印刷する際には、印刷位置を決める作業が重要である。この作業を効率化するための方法として、UVプリントにおける位置決め治具と目盛り板の作成を検討した。ここでは、位置決め治具の教材データを提供している。目盛り板の教材データに関しては、このページを参照。
位置決め治具は、印刷対象物の平行度や垂直度のずれを最小限に抑えることを目的としている。
位置決め治具と目盛り板を使用する事で、以下の図の通り任意の場所により正確に印刷することができるようになる。データ作成方法や機器の操作方法等の詳細については、「位置決め治具と目盛り板を使用したMDFへの印刷」という名称のPDFファイルに示す。Illustratorによるデータ作成の中で使用しているテンプレート(A5の5㎜方眼)のデータはここからダウンロード可能である。また、PDF内で例として作成しているデータは、ここからダウンロード可能である。

Adobe Illustrator CS6のデータ作成画面 UVプリンタによる加工後

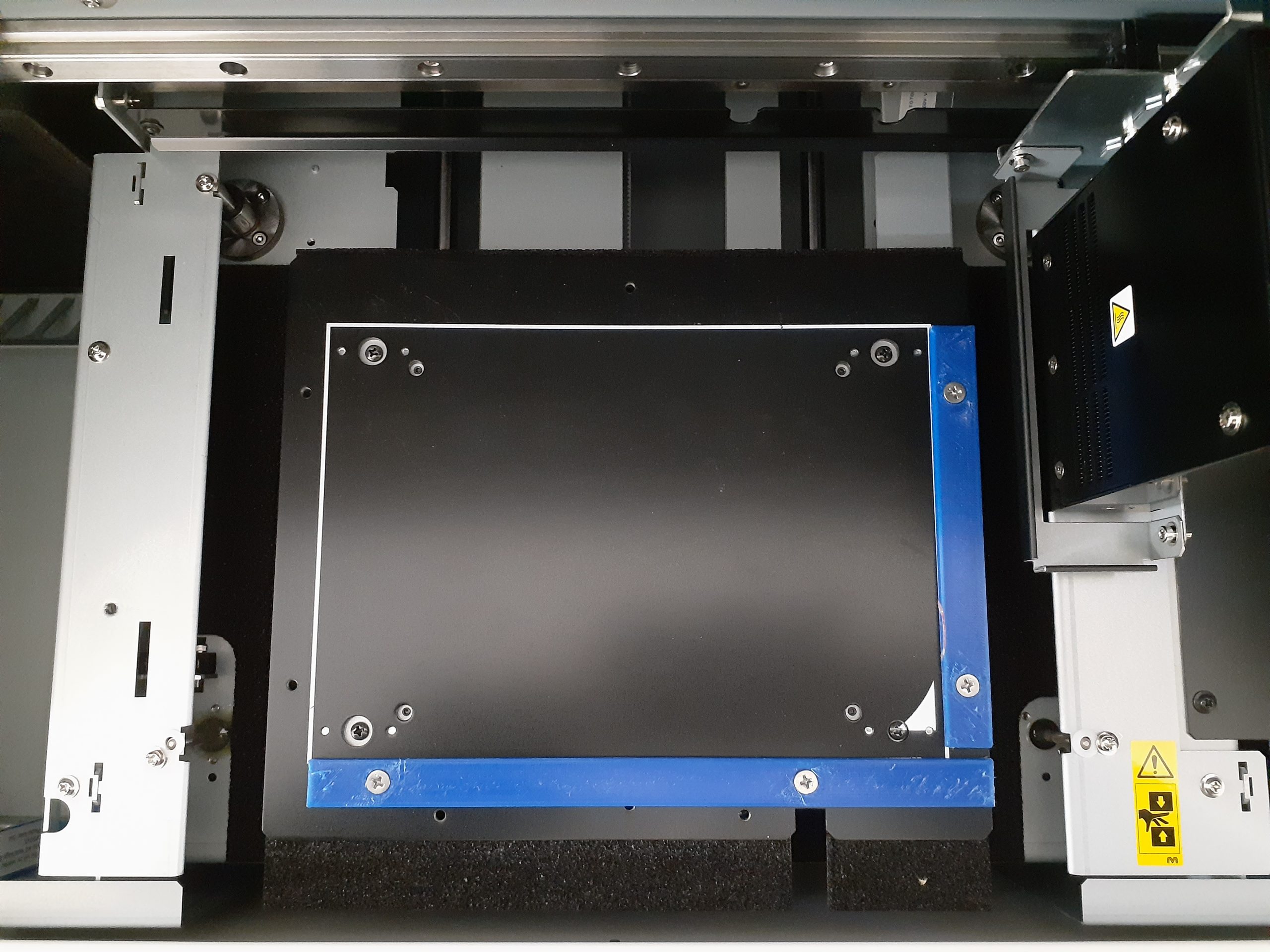

まずは、教材データをダウンロードし、部品図のSTLファイルを3Dプリンタに読み込みプリントする。その後、ページトップの画像のようにフラットテーブルに配置し、M4×8皿ビス(ASIN B08FZ7CMNC)で固定して使用する。
提供したファイルのSTLファイルは、解像度がBrepのデータである。解像度を変更したい場合は、部品図のIPTファイルを開き、以下の選択画面から変更可能である。

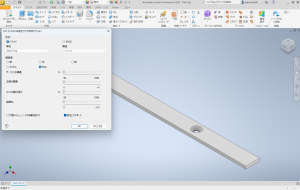

Autodesk Inventor Professional 2025の設定画面
使用するデジタルファブリケーション技術・材料(材料、3Dプリンタ機種、レーザーカッター機種等)
3DCAD,、3Dプリンタ
使用したCAD
Autodesk Inventor Professional 2025
ファイルの構造
UVプリンタの補助具

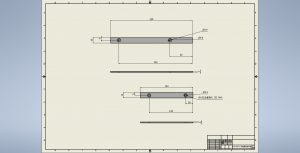

UVVプリンターの補助具製作図.idw (Autodesk Inventor Professional 2025の平面図)
UVVプリンターの補助具製作図.pdf (Autodesk Inventor Professional 2025の平面図)
UVプリンターの補助具1.ipt (Autodesk Inventor Professional 2025の部品図)
UVプリンターの補助具1.stl (Autodesk Inventor Professional 2025の部品図)
UVプリンターの補助具2.ipt (Autodesk Inventor Professional 2025の部品図)
UVプリンターの補助具2.stl (Autodesk Inventor Professional 2025の部品図)
